Os componentes são feitos de aço especial temperado e revenido, garantindo uma altíssima resistência, baixo peso, elevada resistência ao desgaste e vida útil.
Todos os componentes de elevação são marcados com a bitola equivalente de corrente, grau do aço e identificação do fabricante, atendendo todas as exigências das Normas vigentes.
O sistema GrabiQ para acoplamento, encurtamento e elevação em aço Grau 10 foi projetado para melhorar o processo de elevação e torna-lo mais rápido, fácil e seguro.
Algumas das principais características das lingas de corrente Grau 10 – GrabiQ são:
Uma das maiores vantagens do sistema GrabiQ é que o trabalho envolvido na conexão, ajuste e checagem da elevação requer menor tempo e pode ser executado mais facilmente. Em uma linga de corrente aço Grau 8, para utilizar a função de encurtamento, são necessários até 15 componentes, já com uma linga de corrente aço Grau 10 sistema GrabiQ apenas três componentes.

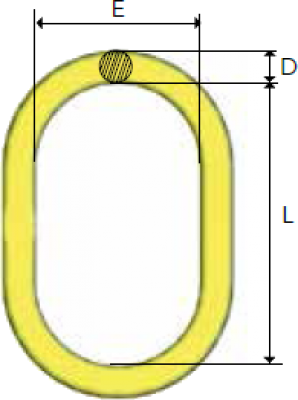

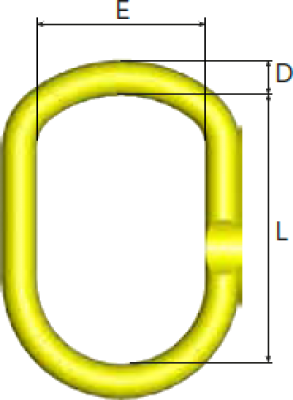

CMT toneladas (FS 5:1) |
|||||||
---|---|---|---|---|---|---|---|
Art. n°. |
Código |
EN 1677-4 |
ASTM |
L |
E |
D |
Peso kg |
Z101271 |
M-6-10 |
1.5 |
1.5 |
100 |
60 |
11 |
0.2 |
Z101272 |
M-86-10 |
2.5 |
3.2 |
125 |
70 |
14 |
0.4 |
Z101273 |
M-108-10 |
4.0 |
5.2 |
140 |
80 |
17 |
0.8 |
Z101274 |
M-13-10 |
5.4 |
5.6 |
150 |
90 |
19 |
1.0 |
Z101267 |
M-1310-10 |
7.5 |
8.0 |
160 |
95 |
22 |
1.5 |
Z101268 |
M-1613-10 |
10.0 |
13.6 |
190 |
110 |
28 |
2.8 |
Z101247 |
M-19-10 |
12.0 |
16.0 |
200 |
120 |
30 |
3.5 |
Z101269 |
M-2016-10 |
17.0 |
20.6 |
240 |
140 |
34 |
5.2 |
Z101270 |
M-2220-10 |
25.0 |
30.9 |
250 |
150 |
40 |
7.3 |
Z101275 |
M-2622-10 |
28.0 |
32.0 |
250 |
150 |
42 |
8.7 |
Z101284 |
M-32-10 |
33.0 |
38.6 |
300 |
180 |
45 |
11.7 |
Z101276 |
M-3226-10 |
43.0 |
46.6 |
300 |
200 |
50 |
14.8 |
Z101277 |
M-3632-10 |
56.0 |
65.0 |
350 |
200 |
55 |
20.7 |
Z101278 |
M-4536-10 |
70.0 |
72.7 |
375 |
210 |
60 |
26.4 |
Z101279 |
M-90T-10 |
90.0 |
100.0 |
450 |
250 |
70 |
42.8 |
Z101280 |
M-125T-10** |
125.0 |
125.0 |
450 |
260 |
80 |
57.0 |
** Dimensão L e E não estão de acordo com EN 1677-4 e ISO 16798.

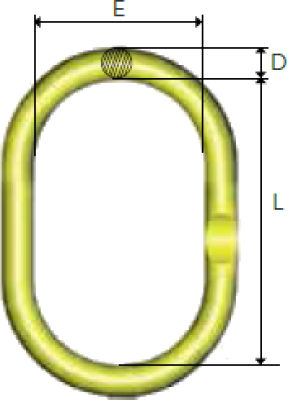

Para lingas de 1, 2, 3 e 4 pernas. As lingas de corrente de 3 e 4 pernas requerem CLD / CGD
|
CMT toneladas (FS 5:1) |
Para tamanho da corrente, mm |
|
|
|
|
||||
---|---|---|---|---|---|---|---|---|---|---|
Art. n°. |
Código |
EN 1677-4 |
ASTM |
1-perna |
2-perna |
3-4-pernas |
L |
E |
D |
Peso kg |
B14487 |
MF-6-10 |
1.5 |
1.5 |
6 |
|
|
100 |
60 |
11 |
0.2 |
B14481 |
MF-86-10 |
2.5 |
3.2 |
6,8 |
6 |
- |
125 |
70 |
14 |
0.4 |
B14482 |
MF-108-10 |
4.0 |
5.2 |
10 |
8 |
6 |
140 |
80 |
17 |
0.8 |
B14483 |
MF-1310-10 |
7.5 |
8.0 |
13 |
10 |
8 |
160 |
95 |
22 |
1.5 |
B14484 |
MF-1613-10 |
10.0 |
13.6 |
16 |
13 |
10 |
190 |
110 |
28 |
2.8 |
B14485 |
MF-2016-10 |
17.0 |
20.6 |
20 |
16 |
13 |
240 |
140 |
34 |
5.2 |
B14486 |
MF-2220-10 |
25.0 |
30.9 |
22 |
20 |
16 |
250 |
150 |
40 |
7.3 |
Projetado para ganchos de moitões, DIN 15401 MÁX. Lingas de corrente de 3 e 4 pernas requerem CLD / CGD
CMT toneladas (FS 5:1) |
Para tamanho da corrente, mm |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Art. n°. |
Código |
EN 1677-4 |
ASTM |
1-perna |
2-perna |
3-4-pernas |
L |
E |
D |
DIN |
DIN |
Peso kg |
Z101262 |
MFH-1310-10 |
7.5 |
8.0 |
13 |
10 |
8 |
230 |
125 |
22 |
≤ 12 |
≤ 16 |
1.9 |
Z101263 |
MFH-1613-10 |
10 |
13.6 |
16 |
13 |
10 |
250 |
135 |
28 |
≤ 12 |
≤ 16 |
3.2 |
Z101264 |
MFH-2016-10 |
17 |
20.6 |
20 |
16 |
13 |
280 |
135 |
32 |
≤ 16 |
≤ 20 |
4.6 |
Z101265 |
MFH-2220-10 |
28 |
30.9 |
22 |
20 |
16 |
320 |
175 |
40 |
≤ 25 |
≤ 32 |
8.6 |
Z101266 |
MFHW-2220-10 |
25 |
30.9 |
22 |
20 |
16 |
355 |
225 |
40 |
≤ 50 |
≤ 63 |
9.9 |

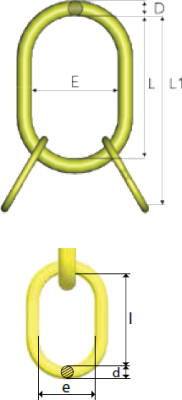

Projetado para uso com corrente ou cabo de aço. Para lingas de 3 e 4 pernas.
|
CMT toneladas (FS 5:1) |
|
|
|
|
|
|
|
|
||
---|---|---|---|---|---|---|---|---|---|---|---|
Art. n°. |
Código |
EN 1677-4 |
ASTM |
L1 |
L |
E |
D |
I |
e |
d |
Peso kg |
Z100902 |
MT-6-10 |
3.5 |
5.0 |
270 |
150 |
90 |
19 |
120 |
70 |
14 |
1.8 |
Z100903 |
MT-8-10 |
5.2 |
8.0 |
300 |
160 |
95 |
22 |
140 |
80 |
17 |
3.0 |
Z101359 |
MT-9-10 |
6.9 |
9.7 |
340 |
190 |
110 |
28 |
150 |
90 |
19 |
4.9 |
Z100904 |
MT-10-10 |
11.5 |
16.0 |
360 |
200 |
120 |
30 |
160 |
95 |
22 |
6.4 |
Z100905 |
MT-13-10 |
17.0 |
26.0 |
450 |
250 |
150 |
40 |
190 |
110 |
28 |
14.2 |
Z100906 |
MT-16-10 |
28.0 |
35.0 |
500 |
300 |
200 |
50 |
200 |
120 |
32 |
23 |
Z101074 |
MT-20-10 |
35.0 |
50.0 |
550 |
300 |
200 |
55 |
250 |
150 |
40 |
31.5 |
Z101281 |
MT-22-10 |
53.0 |
75.0 |
610 |
350 |
200 |
60 |
260 |
140 |
45 |
46 |
Z101282 |
MT-26-10 |
70.0 |
100.0 |
730 |
450 |
250 |
70 |
280 |
160 |
50 |
71 |
Z101283 |
MT-32-10 |
90.0 |
125.0 |
750 |
450 |
260 |
80 |
280 |
160 |
55 |
91 |

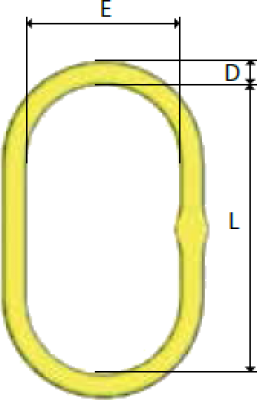

De grandes dimensões, para linga de 1 e 2 pernas.
|
CMT toneladas (FS 5:1) |
|
|
|
|
|
|
||
---|---|---|---|---|---|---|---|---|---|
Art. n°. |
Código |
EN 1677-4 |
ASTM |
Para corrente |
Para corrente |
L |
E |
D |
Peso kg |
Z100550 |
MFX-108-10 |
4.25 |
5.2 |
8,10 |
8 |
340 |
180 |
25 |
3.7 |
Z100551 |
MFX-1310-10 |
7.5 |
8.0 |
13 |
10 |
340 |
180 |
28 |
4.7 |
Z100552 |
MFX-1613-10 |
11.2 |
13.6 |
16 |
13 |
340 |
180 |
34 |
7.1 |
Z101125 |
MFX-2016-10 |
16.0 |
20.6 |
20 |
16 |
340 |
180 |
40 |
9.6 |
Elo superior compacto “tudo-em-um”
Art. n°. |
Código |
CMT |
L |
A |
E |
D |
Peso kg |
---|---|---|---|---|---|---|---|
B14710 |
MG-6-10 |
1.5 |
145 |
88 |
60 |
15 |
0.5 |
B14711 |
MG-8-10 |
2.5 |
171 |
92 |
60 |
18 |
0.9 |
B14712 |
MG-10-10 |
4.0 |
211 |
113 |
75 |
22 |
1.8 |
B14713 |
MG-13-10 |
6.7 |
261 |
138 |
90 |
26 |
3.5 |
B14714 |
MG-16-10 |
10.0 |
311 |
157 |
105 |
31 |
6.1 |
Elo superior compacto “tudo-em-um” para lingas de 2 pernas.
Art. n°. |
Código |
CMT |
L |
A |
E |
D |
Peso kg |
---|---|---|---|---|---|---|---|
B14700 |
MGD-6-10 |
2.1 |
144 |
90 |
60 |
17 |
0.7 |
B14701 |
MGD-8-10 |
3.5 |
171 |
100 |
75 |
21 |
1.3 |
B14702 |
MGD-10-10 |
5.6 |
211 |
124 |
90 |
24 |
2.3 |
B14703 |
MGD-13-10 |
9.5 |
262 |
149 |
105 |
31 |
5.2 |
B14704 |
MGD-16-10 |
14.0 |
310 |
175 |
120 |
35 |
7.9 |

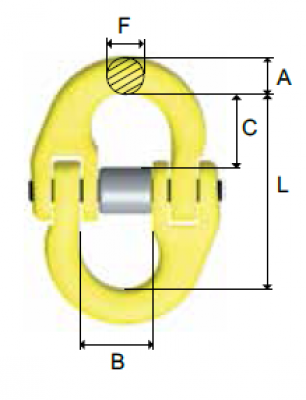

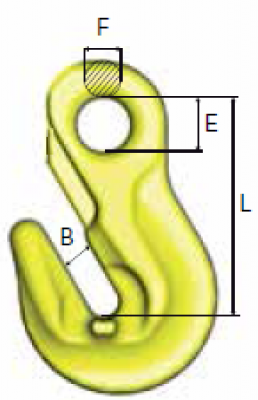

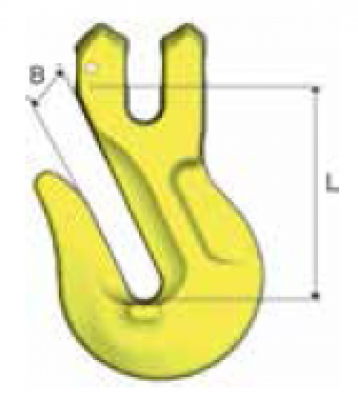

Art. n°. |
Código |
CMT |
L |
B |
F |
A |
C |
Peso kg |
---|---|---|---|---|---|---|---|---|
Z100821 |
G-6-10 |
1.5 |
45 |
15 |
7 |
8 |
16 |
0.1 |
Z101358 |
G-7-10 |
2.0 |
56 |
18 |
9 |
11 |
22 |
0.2 |
Z100822 |
G-8-10 |
2.5 |
56 |
18 |
9 |
11 |
22 |
0.2 |
Z100823 |
G-10-10 |
4.0 |
68 |
25 |
12 |
13 |
26 |
0.3 |
Z100824 |
G-13-10 |
6.7 |
89 |
29 |
15 |
17 |
33 |
0.7 |
Z100825 |
G-16-10 |
10.0 |
106 |
36 |
19 |
20 |
40 |
1.4 |
Z101119 |
G-20-10 |
16.0 |
125 |
43 |
23 |
26 |
44 |
2.2 |
Z101339 |
G-22-10 |
20.0 |
152 |
50 |
26 |
28 |
59 |
3.5 |
Z101365 |
G-26-10 |
27.0 |
161 |
58 |
32 |
34 |
61 |
5.7 |
Para tamanhos maiores, consulte a linha Classic Grau 8

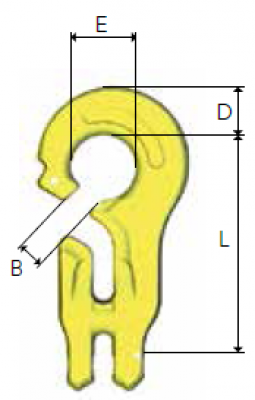

Para uso com anel de carga, ganchos olhais em forca.
Art.n°. |
Código |
CMT |
L |
B |
E |
D |
Peso kg |
---|---|---|---|---|---|---|---|
B14730 |
CG-6-10 |
1.5 |
80 |
11 |
24 |
19 |
0.3 |
B14731 |
CG-8-10 |
2.5 |
107 |
12 |
32 |
24 |
0.7 |
B14732 |
CG-10-10 |
4.0 |
134 |
15 |
40 |
29 |
1.5 |
B14733 |
CG-13-10 |
6.7 |
172 |
18 |
52 |
38 |
3.2 |
B14734 |
CG-16-10 |
10.0 |
215 |
22 |
64 |
47 |
6.1 |

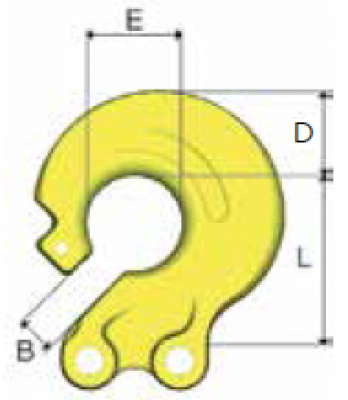

Para uso com anel de carga.
Art.n°. |
Código |
CMT |
L |
B |
E |
D |
Peso kg |
---|---|---|---|---|---|---|---|
B14720 |
CGD-6-10 |
2.1 |
79 |
11 |
24 |
20 |
0.6 |
B14721 |
CGD-8-10 |
3.5 |
107 |
12 |
32 |
29 |
1.1 |
B14722 |
CGD-10-10 |
5.6 |
134 |
15 |
40 |
37 |
2.2 |
B14723 |
CGD-13-10 |
9.5 |
173 |
19 |
48 |
48 |
5.4 |
B14724 |
CGD-16-10 |
14.0 |
215 |
22 |
64 |
57 |
9.1 |

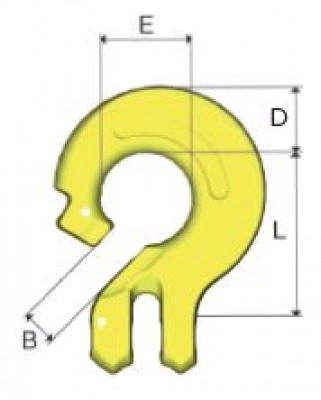

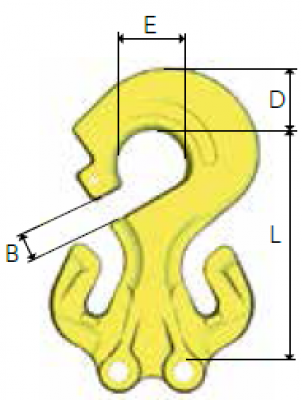

Para uso com anel de carga.
Art.n°. |
Código |
CMT |
L |
B |
E |
D |
Peso kg |
---|---|---|---|---|---|---|---|
B14750 |
CL-6-10 |
1.5 |
43 |
11 |
24 |
18 |
0.2 |
B14751 |
CL-8-10 |
2.5 |
58 |
12 |
32 |
24 |
0.5 |
B14752 |
CL-10-10 |
4.0 |
74 |
15 |
40 |
29 |
1.0 |
B14753 |
CL-13-10 |
6.7 |
94 |
18 |
52 |
38 |
2.0 |
B14754 |
CL-16-10 |
10.0 |
119 |
22 |
64 |
48 |
3.8 |
Para uso com anel de carga.
Art.n°. |
Código |
CMT |
L |
B |
E |
D |
Peso kg |
---|---|---|---|---|---|---|---|
B14740 |
CLD-6-10 |
2.1 |
43 |
11 |
24 |
22 |
0.4 |
B14741 |
CLD-8-10 |
3.5 |
58 |
12 |
32 |
29 |
0.6 |
B14742 |
CLD-10-10 |
5.6 |
74 |
15 |
40 |
37 |
1.2 |
B14743 |
CLD-13-10 |
9.5 |
94 |
18 |
52 |
46 |
3.1 |
B14744 |
CLD-16-10 |
14.0 |
119 |
25 |
64 |
57 |
5.5 |

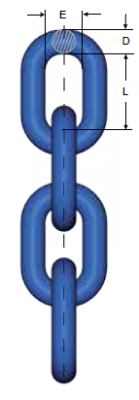

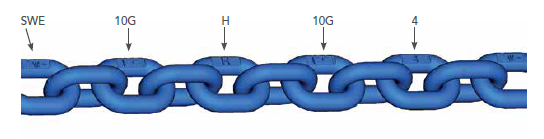

Elo curto, KL
Tratamento térmico | Tratamento superficial | Marcação |
Temperado e revenido. | Pintado de azul | 10G |
Observe! Para corrente grau 10 (200), | ||
a temperatura máxima de serviço é 200° C. |
Art. n°.Caixa |
Código |
CMT |
D nom. mm |
L » mm |
E » mm |
Peso kg/m |
CPF kN |
Carga de |
---|---|---|---|---|---|---|---|---|
Z802300-1x200m |
KLA 6-10 |
1.5 |
6 |
18 |
8 |
0.8 |
35.4 |
56.5 |
Z802337-1x200m |
KLA 7-10 |
1.95 |
7 |
21 |
10 |
1.1 |
48 |
77 |
Z802301-1x200m |
KLA 8-10 |
2.6 |
8 |
24 |
11 |
1.4 |
63 |
102 |
Z802302-1x100m |
KLA 10-10 |
4.0 |
10 |
30 |
14 |
2.3 |
98 |
158 |
Z802303-1x100m |
KLA 13-10 |
6.8 |
13 |
39 |
18 |
3.8 |
166 |
268 |
Z802304-1x100m |
KLA 16-10 |
10.3 |
16 |
48 |
22 |
5.6 |
251 |
402 |
Z802305-1x50m |
KLA 20-10 |
16.0 |
20 |
60 |
29 |
9.4 |
393 |
630 |
Z802246-1x50m |
KLA 22-10 |
20.0 |
22 |
66 |
31 |
11.8 |
491 |
785 |
Z802248-1x50m |
KLA 26-10 |
27.0 |
26 |
78 |
37 |
14.6 |
664 |
1062 |
Para tamanhos maiores, veja Classic Grau 8
Elo curto, KL
Tratamento térmico | Tratamento superficial | Marcação |
Temperado e revenido. | Pintado de azul | 8+ |
Observe! Para corrente de grau 10 (400), | ||
a temperatura máxima de serviço é 400° C. |
Art. n°.Caixa |
Código |
CMT |
D nom. mm |
L » mm |
E » mm |
Peso kg/m |
CPF kN |
Carga de |
---|---|---|---|---|---|---|---|---|
Z802306-1x200m |
KLA 6-10 (400) |
1.5 |
6.6 |
18 |
8.9 |
1.0 |
35.4 |
56.5 |
Z802307-1x200m |
KLA 8-10 (400) |
2.5 |
8.8 |
24 |
11.2 |
1.7 |
63 |
102 |
Z802308-1x100m |
KLA 10-10 (400) |
4.0 |
11.0 |
30 |
14.4 |
2.6 |
98 |
158 |
Z802309-1x100m |
KLA 13-10 (400) |
6.7 |
14.3 |
39 |
19.2 |
4.5 |
166 |
268 |
Z802310-1x100m |
KLA 16-10 (400) |
10.0 |
17.3 |
48 |
23.0 |
6.7 |
251 |
402 |
Para tamanhos maiores, veja Classic Grau 8
Art.n°. |
Código |
CMT |
L |
B |
Peso kg |
---|---|---|---|---|---|
Z100845 |
GG-7-10 |
2.0 |
57 |
10 |
0.3 |
B14771 |
GG-8-10 |
2.5 |
57 |
10.5 |
0.4 |
B14772 |
GG-10-10 |
4.0 |
76 |
12 |
0.9 |
B14773 |
GG-13-10 |
6.7 |
97 |
16 |
1.8 |
B14774 |
GG-16-10 |
10.0 |
124 |
20 |
3.1 |
Z101152 |
GG-20-10 |
16.0 |
147 |
26 |
7.0 |
Art.n°. |
Código |
CMT |
L |
B |
E |
F |
Peso kg |
---|---|---|---|---|---|---|---|
Z101296 |
OG-7/8-10 |
2.5 |
65 |
10.5 |
17 |
10 |
0.3 |
Z101297 |
OG-10-10 |
4.0 |
85 |
12 |
20 |
12 |
0.7 |
Z101298 |
OG-13-10 |
6.7 |
104 |
16.2 |
26 |
16 |
1.6 |
Z101299 |
OG-16-10 |
10.0 |
131 |
20 |
32 |
19 |
2.8 |
Z101300 |
OG-20-10 |
16.0 |
167 |
26.4 |
41 |
23 |
6.1 |
Z101301 |
OG-22-10 |
20.0 |
187 |
26 |
46 |
32 |
8.6 |
Z101302 |
OG-26-10 |
27.0 |
228 |
32 |
55 |
38 |
14 |
Art.n°. |
Código |
CMT |
L |
B |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|
Z100758 |
GBK-6-10 |
1.5 |
87 |
26 |
15 |
17 |
0.4 |
Z100849 |
GBK-7-10 |
2.0 |
114 |
36 |
20 |
22 |
0.5 |
Z100759 |
GBK-8-10 |
2.5 |
119 |
36 |
20 |
22 |
0.8 |
Z100760 |
GBK-10-10 |
4.0 |
150 |
47 |
22 |
29 |
1.4 |
Z100761 |
GBK-13-10 |
6.7 |
172 |
53 |
29 |
38 |
2.7 |
Z100762 |
GBK-16-10 |
10.0 |
208 |
68 |
30 |
45 |
4.4 |

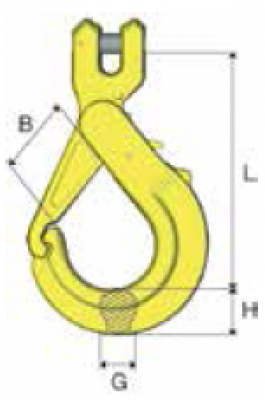

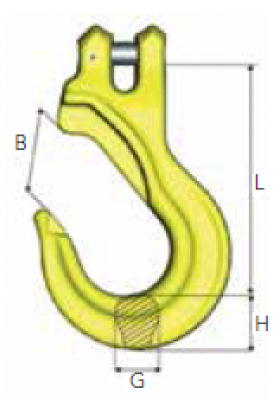

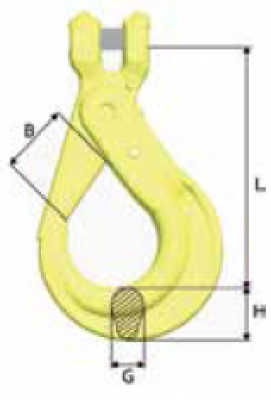

Art.n°. |
Código |
CMT |
L |
B |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|
Z101110 |
BKG-6-10 |
1.5 |
91 |
29 |
15 |
21 |
0.5 |
Z101098 |
BKG-7-10 |
2.0 |
120 |
37 |
17 |
22 |
0.5 |
Z101100 |
BKG-8-10 |
2.5 |
121 |
37 |
17 |
26 |
0.9 |
Z101026 |
BKG-10-10 |
4.0 |
144 |
45 |
21 |
31 |
1.5 |
Z101034 |
BKG-13-10 |
6.7 |
180 |
55 |
30 |
40 |
3.0 |
Z101042 |
BKG-16-10 |
10.0 |
219 |
62 |
37 |
50 |
5.5 |
Z101091 |
BKG-20-10 |
16.0 |
240 |
68 |
44 |
62 |
9.6 |

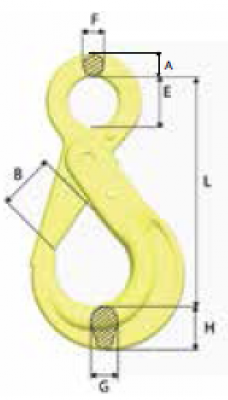

Art.n°. |
Código |
CMT |
A |
L |
B |
E |
F |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|---|---|---|
Z101048 |
OBK-6-10 |
1.5 |
12 |
103 |
26 |
22 |
9 |
15 |
17 |
0.4 |
Z101143 |
OBK-7/8-10 |
2.5 |
14 |
139 |
37 |
28 |
10 |
20 |
22 |
0.8 |
Z101145 |
OBK-10-10 |
4.0 |
16 |
170 |
47 |
34 |
13 |
22 |
29 |
1.3 |
Z101147 |
OBK-13-10 |
6.7 |
21 |
206 |
53 |
44 |
15 |
29 |
38 |
2.6 |
Z101141 |
OBK-16-10 |
10.0 |
26 |
251 |
68 |
56 |
19 |
29 |
45 |
4.4 |
Z101240 |
OBK-18/20-10 |
16.0 |
28 |
293 |
74 |
60 |
22 |
44 |
56 |
7.3 |

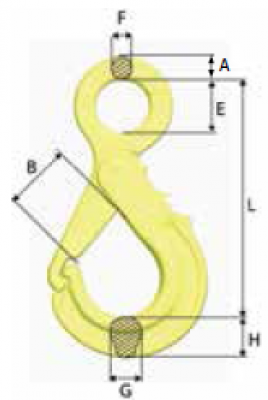

Art.n°. |
Código |
CMT |
A |
L |
B |
E |
F |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|---|---|---|
Z101108 |
BK-6-10 |
1.5 |
12 |
109 |
29 |
22 |
10 |
15 |
21 |
0.5 |
Z101097 |
BK-7/8-10 |
2.5 |
14 |
138 |
37 |
28 |
11 |
17 |
26 |
0.9 |
Z101024 |
BK-10-10 |
4.0 |
16 |
168 |
45 |
34 |
13 |
21 |
31 |
1.5 |
Z101032 |
BK-13-10 |
6.7 |
20 |
207 |
55 |
44 |
16 |
30 |
40 |
3.0 |
Z101040 |
BK-16-10 |
10.0 |
26 |
254 |
62 |
56 |
20 |
37 |
50 |
5.5 |
Z101089 |
BK-18/20-10 |
16.0 |
30 |
289 |
68 |
60 |
22 |
44 |
62 |
9.0 |
Z101325 |
BK-22-10 |
20.0 |
32 |
320 |
80 |
70 |
24 |
50 |
62 |
11.3 |
Z101326 |
BK-26-10 |
27.0 |
35 |
342 |
100 |
80 |
25 |
54 |
68 |
16.5 |
Para tamanhos maiores, veja Classic Grau 8
Gancho BK com trava dupla e gatilho embutido

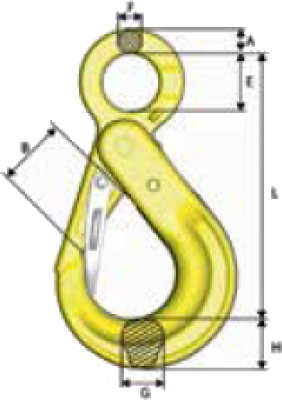

Art.n°. |
Código |
CMT |
A |
L |
B |
E |
F |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|---|---|---|
Z101154 |
BKD-13-10 |
6.7 |
20 |
207 |
44 |
44 |
16 |
30 |
40 |
3.2 |
Z101155 |
BKD-16-10 |
10.0 |
26 |
254 |
48 |
56 |
20 |
37 |
50 |
5.8 |
Z101156 |
BKD-18/20-10 |
16.0 |
30 |
289 |
57 |
60 |
22 |
44 |
62 |
9.1 |
Z101373 |
BKD-26-10 OS |
27.0 |
35 |
342 |
72 |
80 |
25 |
50 |
69 |
14.5 |

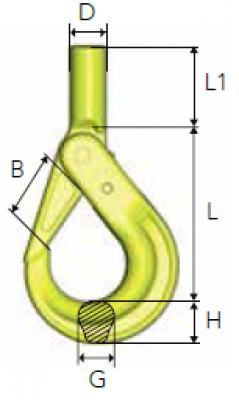

Art.n°. |
Código |
CMT |
L |
B |
L1 |
D |
dmin |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|---|---|---|
Z1011120 |
BKT-6-10 |
1.5 |
90 |
29 |
36 |
20 |
11 |
15 |
21 |
0.5 |
Z1011020 |
BKT-7/8-10 |
2.5 |
111 |
37 |
47 |
24 |
13 |
17 |
26 |
0.9 |
Z1010690 |
BKT-10-10 |
4.0 |
133 |
45 |
51 |
29 |
16 |
21 |
31 |
1.6 |
d. mín. = a menor dimensão de haste permitida após a usinagem. Nota! Após usinagem da haste, a teste de carga de prova deve ser efetuado.

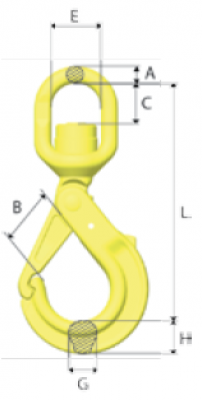

Art.n°. |
Código |
CMT |
L |
B |
C |
E |
A |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|---|---|---|
Z101114 |
BKL-6-10 |
1.5 |
149 |
29 |
23 |
33 |
11 |
15 |
21 |
0.7 |
Z101104 |
BKL-7/8-10 |
2.5 |
183 |
37 |
27 |
38 |
12 |
17 |
26 |
1.2 |
Z101028 |
BKL-10-10 |
4.0 |
218 |
45 |
37 |
44 |
15 |
21 |
31 |
2.0 |
Z101036 |
BKL-13-10 |
6.7 |
282 |
55 |
49 |
48 |
19 |
30 |
40 |
4.0 |
Z101044 |
BKL-16-10 |
10.0 |
341 |
62 |
65 |
61 |
25 |
37 |
50 |
7.2 |
Z101093 |
BKL-18/20-10 |
16.0 |
368 |
68 |
70 |
72 |
31 |
44 |
62 |
11.4 |

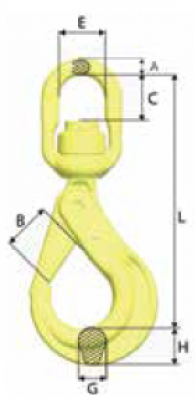

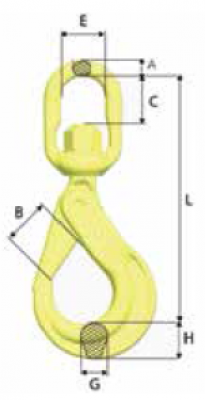

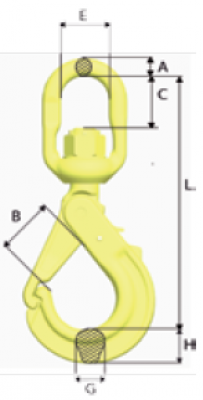

Art.n°. |
Código |
CMT |
L |
B |
C |
E |
A |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|---|---|---|
Z101116 |
BKLK-6-10 |
1.5 |
149 |
29 |
24 |
33 |
11 |
15 |
21 |
0.7 |
Z101106 |
BKLK-7/8-10 |
2.5 |
183 |
37 |
27 |
38 |
12 |
17 |
26 |
1.2 |
Z101030 |
BKLK-10-10 |
4.0 |
218 |
45 |
35 |
44 |
15 |
21 |
31 |
2.0 |
Z101038 |
BKLK-13-10 |
6.7 |
280 |
55 |
45 |
48 |
19 |
30 |
40 |
4.0 |
Z101046 |
BKLK-16-10 |
10.0 |
339 |
62 |
62 |
61 |
25 |
37 |
50 |
7.4 |
Z101095 |
BKLK-18/20-10 |
16.0 |
368 |
68 |
60 |
72 |
31 |
44 |
62 |
11.5 |
Z101294 |
BKLK-22-10 OS |
20.0 |
436 |
79 |
80 |
80 |
35 |
50 |
62 |
16.8 |
Z101295 |
BKLK-26-10 OS |
27.0 |
486 |
100 |
110 |
102 |
45 |
54 |
68 |
26 |
Para tamanhos maiores, veja Classic Grau 8
Art.n°. |
Código |
CMT |
L |
B |
C |
E |
A |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|---|---|---|
Z100978 |
LBK-7/8-10 |
2.5 |
177 |
37 |
27 |
38 |
12 |
20 |
22 |
1.1 |
Z100960 |
LBK-10-10 |
4.0 |
214 |
47 |
37 |
44 |
15 |
22 |
29 |
1.8 |
Z100993 |
LBK-13-10 |
6.7 |
262 |
53 |
45 |
48 |
19 |
29 |
38 |
3.5 |
Z100995 |
LBK-16-10 |
10.0 |
324 |
68 |
66 |
61 |
25 |
30 |
45 |
5.9 |

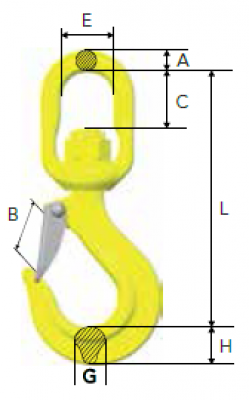

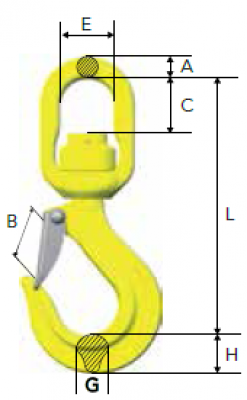

Art.n°. |
Código |
CMT |
L |
B |
C |
E |
A |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|---|---|---|
Z100980 |
LKBK-7/8-10 |
2.5 |
176 |
37 |
27 |
38 |
12 |
20 |
22 |
1.1 |
Z100962 |
LKBK-10-10 |
4.0 |
213 |
47 |
35 |
44 |
15 |
22 |
29 |
1.9 |
Z100997 |
LKBK-13-10 |
6.7 |
261 |
53 |
43 |
48 |
19 |
29 |
38 |
3.6 |
Z100999 |
LKBK-16-10 |
10.0 |
323 |
68 |
61 |
61 |
25 |
30 |
45 |
6.2 |

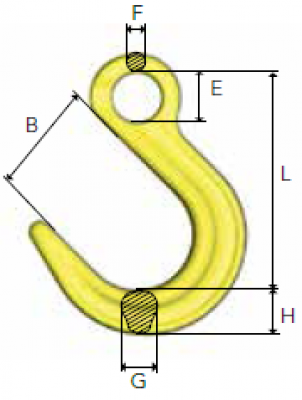

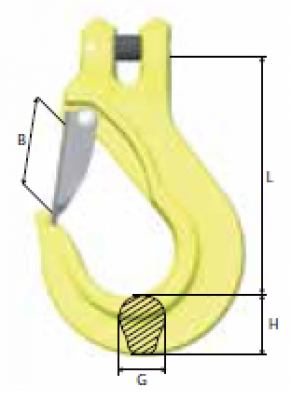

Art.n°. |
Código |
CMT |
L |
B |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|
Z100915 |
EGK-6-10 |
1.5 |
86 |
28 |
17 |
20 |
0.4 |
Z100918 |
EGK-7-10 |
2.0 |
95 |
32 |
17 |
22 |
0.5 |
Z100938 |
EGK-8-10 |
2.5 |
95 |
32 |
17 |
23 |
0.5 |
Z100942 |
EGK-10-10 |
4.0 |
121 |
41 |
23 |
31 |
1.0 |
Z100946 |
EGK-13-10 |
6.7 |
145 |
49 |
28 |
38 |
2.0 |
Z100950 |
EGK-16-10 |
10.0 |
170 |
61 |
36 |
46 |
3.8 |
Z101138 |
EGK-20-10 |
16.0 |
209 |
70 |
42 |
60 |
7.3 |
Art.n°. |
Código |
CMT |
L |
B |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|
B14460 |
EGKN-6-10 |
1.5 |
86 |
24,5 |
17 |
20 |
0.4 |
Z100843 |
EGKN-7-10 |
2.0 |
95 |
28 |
17 |
23 |
0.5 |
B14461 |
EGKN-8-10 |
2.5 |
95 |
28 |
17 |
23 |
0.5 |
B14462 |
EGKN-10-10 |
4.0 |
121 |
35 |
23 |
31 |
1.1 |
B14463 |
EGKN-13-10 |
6.7 |
145 |
42 |
28 |
38 |
2.2 |
B14464 |
EGKN-16-10 |
10.0 |
170 |
52 |
36 |
46 |
4.0 |
Z101127 |
EGKN-20-10 |
16.0 |
209 |
61 |
42 |
60 |
7.6 |

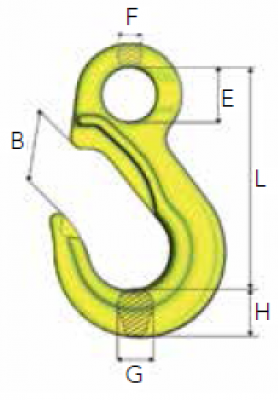

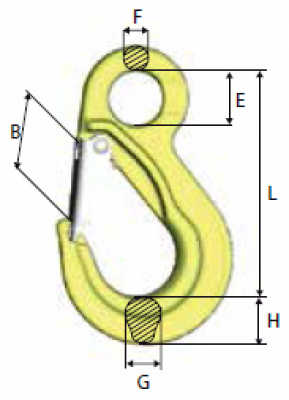

Art.n°. |
Código |
CMT |
L |
B |
E |
F |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|---|---|
Z101162 |
EK-6-10 |
1.5 |
94 |
29 |
22 |
10 |
17 |
20 |
0.4 |
Z101164 |
EK-7/8-10 |
2.5 |
109 |
32 |
28 |
12 |
17 |
23 |
0.5 |
Z101166 |
EK-10-10 |
4.0 |
134 |
42 |
34 |
14 |
23 |
30 |
0.9 |
Z101168 |
EK-13-10 |
6.7 |
166 |
49 |
44 |
18 |
28 |
38 |
2.0 |
Z101170 |
EK-16-10 |
10.0 |
203 |
60 |
56 |
22 |
36 |
47 |
3.8 |
Z101306 |
EK-20-10 |
16.0 |
229 |
71 |
61 |
26 |
42 |
60 |
6.3 |
Z101307 |
EK-22-10 |
20.0 |
267 |
83 |
64 |
31 |
43 |
67 |
8.5 |
Z101308 |
EK-26-10 |
27.0 |
301 |
95 |
66 |
32 |
51 |
75 |
12.6 |
Para tamanhos maiores, veja Classic Grau 8
Art.n°. |
Código |
CMT |
L |
B |
E |
F |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|---|---|
Z101128 |
EKN-6-10 |
1.5 |
94 |
24 |
22 |
10 |
17 |
20 |
0.4 |
Z101130 |
EKN-7/8-10 |
2.5 |
108 |
28 |
28 |
12 |
17 |
23 |
0.5 |
Z101132 |
EKN-10-10 |
4.0 |
134 |
37 |
34 |
14 |
23 |
30 |
1 |
Z101134 |
EKN-13-10 |
6.7 |
166 |
42 |
44 |
18 |
28 |
38 |
2.1 |
Z101136 |
EKN-16-10 |
10.0 |
203 |
50 |
56 |
22 |
36 |
47 |
3.9 |
Z101327 |
EKN-20-10 |
16.0 |
229 |
60 |
61 |
26 |
42 |
60 |
6.3 |
Z101328 |
EKN-22-10 |
20.0 |
267 |
73 |
64 |
31 |
43 |
67 |
8.7 |
Z101329 |
EKN-26-10 |
27.0 |
301 |
82 |
66 |
32 |
51 |
75 |
13.2 |
Para tamanhos maiores, veja Classic Grau 8
Art.n°. |
Código |
CMT |
L |
B |
E |
F |
G |
H |
Peso kg |
---|---|---|---|---|---|---|---|---|---|
Z100853 |
OKE-7/8-10 |
2.5 |
124 |
63 |
28 |
12 |
21 |
26 |
0.8 |
Z100854 |
OKE-10-10 |
4.0 |
151 |
76 |
34 |
15 |
26 |
30 |
1.4 |
Z100855 |
OKE-13-10 |
6.7 |
184 |
90 |
44 |
19 |
33 |
39 |
2.8 |
Z100898 |
OKE-16-10 |
10.0 |
218 |
102 |
56 |
23 |
40 |
46 |
4.9 |
Z101340 |
OKE-20-10 |
16.0 |
247 |
114 |
60 |
27 |
46 |
60 |
7.2 |
Z101341 |
OKE-22-10 |
20.0 |
275 |
120 |
64 |
31 |
60 |
70 |
11.3 |
Z101342 |
OKE-26-10 |
27.0 |
300 |
113 |
70 |
35 |
64 |
77 |
16 |
Para tamanhos maiores, veja Classic Grau 8
Art.n°. |
Código |
CMT |
P/ corrente |
L |
B |
C |
E |
A |
G |
H |
Peso |
---|---|---|---|---|---|---|---|---|---|---|---|
Z101345 |
LKN-7/8-10 |
2.5 |
7,8 |
155 |
28 |
28 |
38 |
12 |
18 |
24 |
0.8 |
Z101346 |
LKN-10-10 |
4.0 |
10 |
192 |
35 |
37 |
44 |
15 |
23 |
31 |
1.5 |
Z101347 |
LKN-13-10 |
6.7 |
13 |
238 |
40 |
47 |
48 |
19 |
28 |
38 |
3.1 |
Z101348 |
LKN-16-10 |
10.0 |
16 |
295 |
53 |
65 |
61 |
25 |
34 |
43 |
5.3 |
Art.n°. |
Código |
CMT |
P/ corrente |
L |
B |
C |
E |
A |
G |
H |
Peso |
---|---|---|---|---|---|---|---|---|---|---|---|
Z101349 |
LKNK-7/8-10 |
2.5 |
7,8 |
154 |
28 |
28 |
38 |
12 |
18 |
24 |
0.9 |
Z101350 |
LKNK-10-10 |
4.0 |
10 |
191 |
35 |
35 |
44 |
15 |
23 |
31 |
1.6 |
Z101351 |
LKNK-13-10 |
6.7 |
13 |
236 |
40 |
45 |
48 |
19 |
28 |
38 |
3.3 |
Z101352 |
LKNK-16-10 |

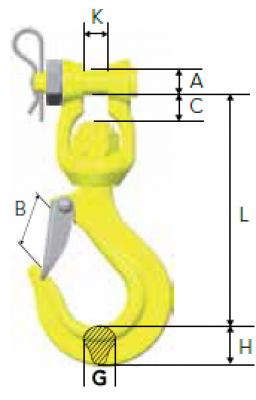

Art.n°. |
Código |
CMT |
P/ corrente |
L |
B |
C |
A |
G |
H |
K |
Peso |
---|---|---|---|---|---|---|---|---|---|---|---|
Z101353 |
LKNG-16-10 |
10.0 |
16 |
258 |
53 |
30 |
28 |
34 |
43 |
27 |
5.7 |

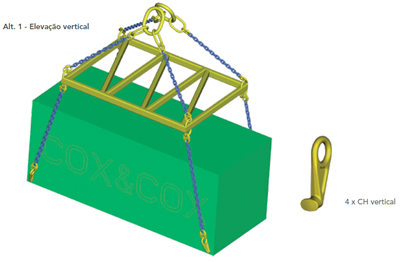

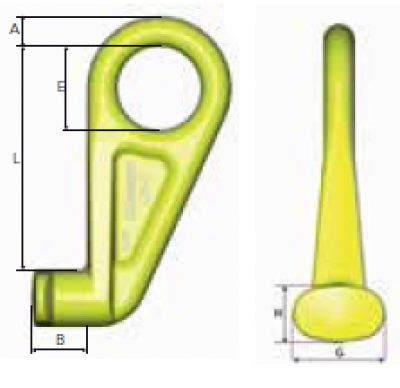

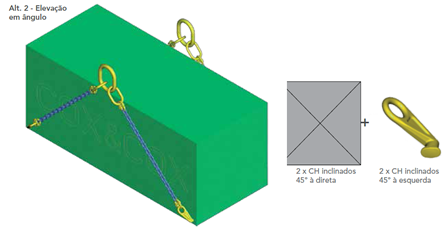

Para contêineres de elevação em seus encaixes inferiores.
Art.n°. |
Código |
CMT |
A |
L |
E |
B |
H |
G |
Peso kg |
---|---|---|---|---|---|---|---|---|---|
Z101220 |
CH-3 |
12.5 |
25 |
187 |
70 |
46 |
47 |
75 |
3.8 |
Z101221 |
CH-3, 45° esquerda |
12.5 |
25 |
187 |
70 |
46 |
47 |
75 |
3.8 |
Z101219 |
CH-3, 45° direita |
12.5 |
25 |
187 |
70 |
46 |
47 |
75 |
3.8 |

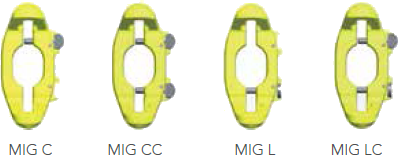

Características do Produto
- Montagem e posicionamento instantâneos em qualquer parte da corrente.
- Encurtamento em qualquer direção da corrente.
- Projetado para impedir desacoplamento da corrente.
- Pode ser deixado inativo na perna da corrente quando o encurtamento não é necessário.
- O modelo LC oferece montagem segura com configuração de travamento em qualquer parte da corrente com abertura em apenas em uma direção.
- O modelo CC oferece a função abre-fecha nas duas direções para retenção segura da corrente.
Dispositivos de bloqueio para o encurtador MIG
Para montagem fixa |
Código: |
L-8: B14905 |
L-10: B14915 |
L-13: B14917 |
Nota! O MIG deve ser usado com pelo menos um dispositivo de travamento.
Dispositivo de travamento com mola. Pode ser colocado tanto na posição aberta quanto fechada. |
Código: |
C-8: B14904 |
C-10: B14914 |
C-13: B14916 |
Nota! O MIG deve ser usado com pelo menos um dispositivo de travamento.
Art. n°. |
Código |
CMT |
L |
X |
Y |
Peso kg |
---|---|---|---|---|---|---|
B14303 |
MIG CC-8-10 |
2.5 |
95 |
50 |
60 |
0.7 |
B14313 |
MIG CC-10-10 |
4.0 |
125 |
70 |
77 |
1.1 |
B14323 |
MIG CC-13-10 |
6.7 |
150 |
90 |
80 |
2.6 |
Art. n°. |
Código |
CMT |
L |
X |
Y |
Peso kg |
---|---|---|---|---|---|---|
B14300 |
MIG-8-10 |
2.5 |
95 |
50 |
60 |
0.6 |
B14310 |
MIG-10-10 |
4.0 |
125 |
70 |
77 |
1.0 |
B14320 |
MIG-13-10 |
6.7 |
150 |
90 |
80 |
2.5 |
