1. APLICAÇÕES E RECURSOS
Levantadores magnéticos permanentes modelo PML são utilizados principalmente como componentes de conexão durante operações de elevação e manuseio. Eles podem içar ou mover blocos e chapas de aço, cilindros e outros materiais magnéticos.
São de fácil operação, de manuseio seguro, leves e engenhosamente estruturados. Portanto, são muito utilizados como dispositivos de elevação em fábricas, docas de estocagem, armazéns e indústrias de transportes. Ao utilizá-los, você pode melhorar suas condições de trabalho aumentando a eficiência do serviço.
2. CONSTRUÇÃO E ESPECIFICAÇÕES.

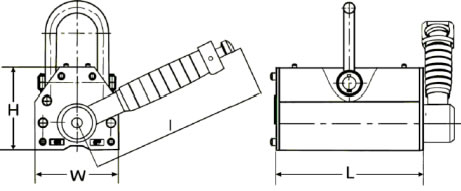

2.1 Construção: Levantadores magnéticos permanentes modelo PML possuem um forte campo magnético produzido por NDFeB materiais magnéticos. Para ativar ou desativar o campo magnético gire a alavanca manualmente. Há manilhas na parte superior dos levantadores magnéticos para a elevação, uma cavidade existente na face de contato facilita e dá firmeza para elevação de componentes cilíndricos.
Model |
Rated lifting strenght | Cylindrical lifting strenght | MAx pull-off strenght | Operation temperatur | Dead weight |
---|---|---|---|---|---|
(Kgf) | (Kgf) | (Kgf) | (°C) | (Kg) | |
PML-1 | 100 | 30 | 300 | <80 | 3 |
PML-3 | 300 | 100 | 900 | <80 | 10 |
PML-6 | 600 | 200 | 1800 | <80 | 23 |
PML-10 | 1000 | 300 | 3000 | <80 | 34 |
PML-20 | 2000 | 600 | 6000 | <80 | 82 |
PML-30 | 3000 | 1000 | 9000 | <80 | 150 |
PML-60 | 6000 | 200 | 18000 | <80 | 360 |
* Modelos especiais podem ser produzidos de acordo com as solicitaçõe do cliente.
3. OPERAÇÕES
3.1 Durante operação, você deve limpar a superfície dos componentes removendo ferrugens ou rebarbas. Posicione o levantador na linha central do componente à ser içado. Em seguida, coloque a face magnética do levantador no componente, gire a alavanca da posição “OFF” para “ON” até “travar”. Certifique-se de que a trava de segurança da alavanca está automaticamente travada, então inicie a elevação.
3.2 Durante a elevação e movimentação de componentes, sobrecargas são proibidas. Ninguém poderá passar embaixo dos componentes içados por levantadores magnéticos. Componentes e ambientes de elevação devem estar em situações de temperaturas entre -40°C e + 80°C. Não são permitidos vibrações fortes e impactos bruscos.
3.3 Durante a elevação e movimentação de componentes cilíndricos, mantenha a superfície cilíndrica em contato com as duas linhas da cavidade em V, nessa situação você perderá 30% da capacidade de carga na elevação.
3.4 Quando a elevação e movimentação for concluída, pressione o botão de segurança na parte superior para destravar a alavanca, gire a alavanca da posição “ON” para “OFF” até “destravar”. O levantador está agora em uma condição neutra, e já pode ser removido do componente.
4.PRINCIPAIS FATORES QUE INFLUENCIAM NA CAPACIDADE DE CARGA DOS LEVANTADORES MAGNÉTICOS PERMANENTES.

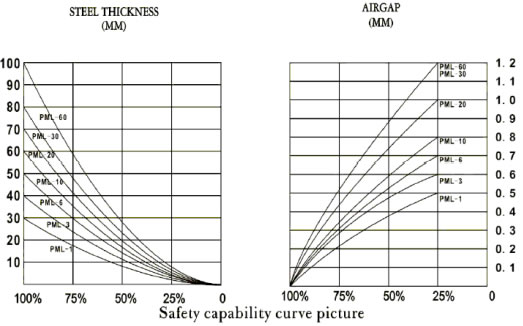

4.1 Influenciado pela espessura e qualidade de superfície do componente, antes de operar é necessário verificar o percentual de espessura da peça de aço à ser içada e condições de superfície do componente, para medir a capacidade dos levantadores, (vide página seguinte). Se a rugosidade da superfície Ra for menor que 6.3um, não haverá problemas quanto a capacidade de carga do levantador, a capacidade de elevação será de 100%. Se a rugosidade da superfície Ra for maior que 6.3um ou ainda pior, a capacidade de elevação deve ser estimada. Descubra o percentual de capacidade do levantador a partir da curva do gráfico de desempenho. Combinar esses dois fatores e calcular a capacidade de carga que o levantador pode alcançar. As curvas representam os dois lados do levantador.
4.2 Influenciado pela composição do aço do componente. Após medição, se o componente de aço baixo carbono é tido como referência e o coeficiente da capacidade de elevação é mantido: O coeficiente para aço de médio carbono é de 0.95; O coeficiente para aço de alto carbono é de 0.90; O coeficiente para aço de baixa liga é de 0.75, e o coeficiente para ferro fundido é 0.50;
5. MANUTENÇÃO E NOTA DE SEGURANÇA.
5.1 Carregando ou utilizando o levantador magnético, cuidado com pancadas durante o manuseio, e principalmente com a rugosidade da superfície para não influenciar nas propriedades de sua vida útil. Após o uso, sugerimos aplicar um micro lubrificante para proteção do levantador magnético PML.
5.2 Por favor leia cuidadosamente as instruções de operação e conheça suas propriedades antes de utilizar para evitar acidentes. Questione nossa empresa para detalhes desconhecidos.
5.3 Verifique as condições do botão de punho com frequência. Tenha certeza de que a trava de segurança pode se mover com facilidade e o pino de segurança esteja travando firmemente.
5.4 Quando o levantador não estiver em contato com materiais ferromagnéticos, não gire a alavanca.
5.5 Manutenções devem ser feitas rigorosamente de acordo com as instruções de um profissional autorizado ou pessoal técnico.
5.6 É proibido efetuar modificações no levantador para evitar alterações em seu grau de segurança.
5.7 Deve-se fazer inspeções anuais para verificar as condições de segurança de cada componente e assegurar a capacidade de utilização.
5.8 Se o corpo principal e/ou a alavanca estiverem danificados de modo que não haja reparos, o levantador deve ser sucateado.
